철판보강공법
강판 보강공법 특징
콘크리트의 내부 철근량 부족이나 설계하중 부족으로 인한 인장 또는 전단보강으로 구조물의 내하력을 높이는데 그 목적이 있다.
콘크리트 구조물의 보수자재는 콘크리트와 친화성이 좋은 것을 우선적으로 선택하고 그 밖의 자재에 대해서는 각 자재의 특성을 충분히 이해한 후 적절히 선택한다.
-

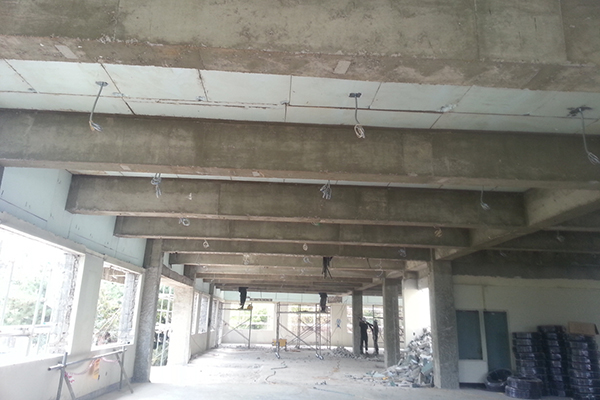

1.착공전
-

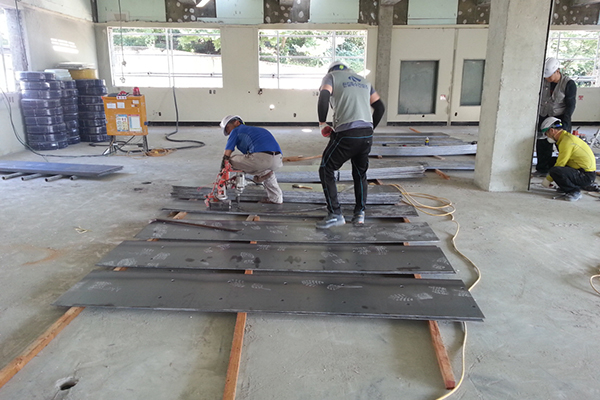

2.현장가공
-

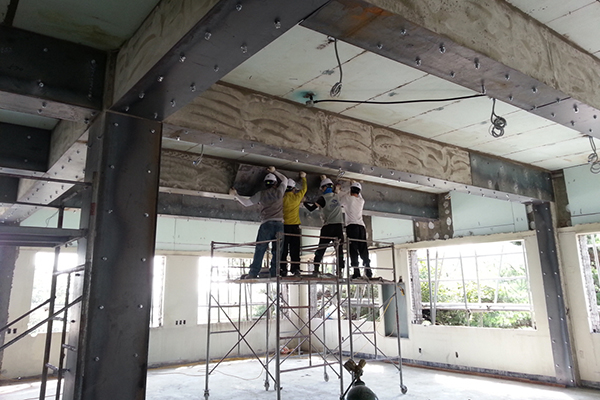

3.강판압착
-

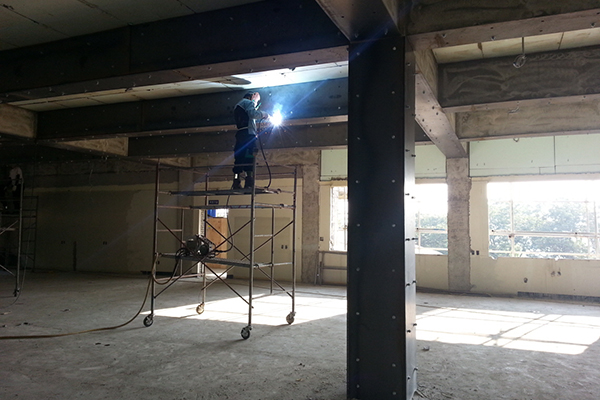

4.강판용접
-

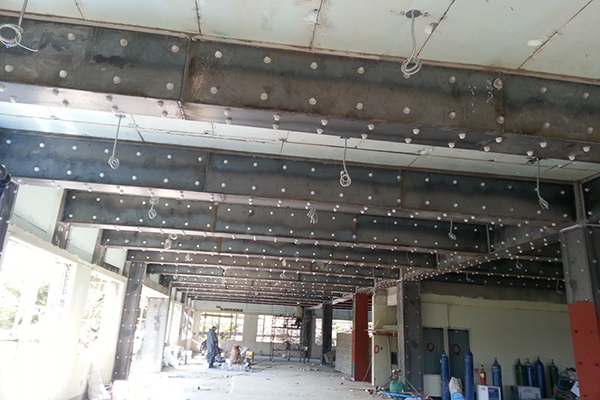

5.에폭시 주입완료
-

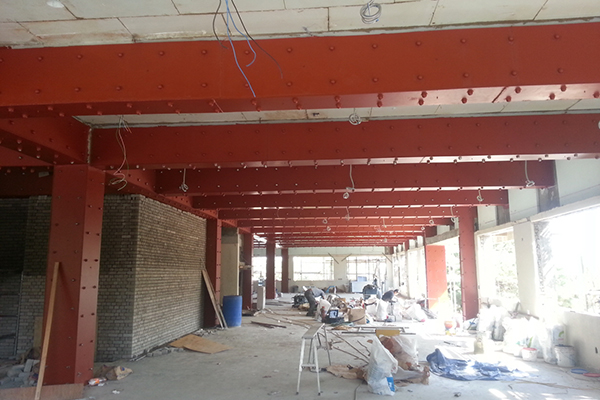

6.보강완료
강판 보강공법 시공순서
- 1. 철판가공 및 표면처리
-
철판가공 : 강판의 표면을 샌드브라스터 등으로 깨끗이 처리한다.
표면처리 : 상판 콘크리트 표면을 디스크 샌더 등으로 연마하고, 요철부분은 에폭시 실링제로 평평하게 매꾼다.
- 2. 강판부착
-
보강 강판에 스페이서(Spacer)를 설치하여 상판 콘크리트에 부착시킨다.
- 3. 앵카볼트 설치
-
앵카볼트 상판 콘크리트에 부착 설치한다. 이때 철근, 전선파이프 등에 주위하여 천공한다.
- 4. 실링작업
-
에폭시 실링제를 혼합하여 강판주변 주위에 실링한다. 주입구, 에어(Air) 배출파이프를 부착한다. 실링 후 24시간 이상 경화시킨 후 주입한다.
- 5. 주입
-
에폭시 주입제를 혼합하여 자동펌프(주입용)로 한 방향으로 부터 천천히 가압하면서 주입해 나간다.
에어배출 파이프로 부터 수지가 나오는지 확인하면서 주입하고, 공기거품이 없어지면 마개(뚜껑)을 덮어 나간다.
