건축공법
내진보강공법 (특허 제 10-0964991호)
프리캐스트 콘크리트패널을 이용한 내진 보강공법

발명 이유

내진설계가 미반영된 조적벽체 학교건물의 지진, 풍하중등 수평하중에 대한 안전성 확보 방안으로 기존 보강방안은 내력향상을 위한 철근 콘크리트를 이용한 내력벽 설치, 철골빔을 이용한 브레이싱 설치가 일반적이다. 특히 내진보강을 위한 학교 건물내 비내력벽인 조적벽체 경우는 위에서 말한 공법외 특이한 적용사례가 없는 것이 현 실정이다. 하지만 두 공법 적용시 현장 여건(건물기능 유지, 내부공간 사용상 영향 최소화)을 고려한다면 작업성이 떨어지는 많은 문제점을 가지고 있으며 공사비 관련 경제성에서도 큰 부담이 되어 대체 방안의 모색이 필요하다.

발명 목적

본 발명은 기존 내력벽 설치를 PRECAST PANEL를 제작하여 기존 골조에 EPOXY RESIN을 이용 접합한 일체화 방식으로 비내력 구조를 내력 구조화하여 내력 향상을 증대 시키고, 현장 고려사항에 맞게 맞춤형 작업을 할 수 있는 특징을 가지고 있다. 또한 외부 창호벽체 및 내부 조적벽체를 대처해 기존건물 유지기능인 채광성, 유효면적 유지, 공사기간 최소화, 소음/진동발생 문제 등을 최소화하며, 공장에서 제작된 PRECAST PANEL를 기존 조적벽체와 교체하는 시공법이 단기일에 이루어지므로 보강효과 대비 공사비도 상당히 절약된다.

발명 효과

기존 비내력 조적벽체를 내력벽으로 보강하여 내진보강 효과를 증대시키며, 기존 건물의 내부공간 활용 및 채광성, 내부 이미지 등 기존 건물을 그대로 유지할 수 있으며 공장제작에 따른 PRECAST PANEL을 이용하므로 공기단축 및 대량생산이 가능하여 공사비 절약효과가 기대된다.

발명이 이루고자 하는 기술적 과제

http://hangill.com/img/sub/construct_2_img04.jpg

PRECAST PANEL를 기존 골조에 접합시 공기 단축 및 채광성 현상유지, 내부공간 사용에 따른 영향 최소화를 위한 시공방법을 모색하는 것이 기술적 과제이다.
(기존 내진보강 공법예)

시공 방법

  • 1) 기존 골조 형틀에 맞게 PRECAST PANEL제작 (창호공간, 맞춤형 철근앵커)
  • 2) 기존 골조에 철근 앵커(맞춤형 앵커 시스템)를 정착할 위치에 천공 후 표면은 부착력 확대를 위해 조면 처리한다.
  • 3) 제작된 PRECAST PANEL를 기존 철거된 조적벽체에 삽입한다.
  • 4) 삽입된 PRECAST PANEL의 맞춤형 철근 앵커(맞춤형 앵커 시스템)를 기존 골조 에 정착한 후 이음부에 에폭시 몰탈을 이용해 일체화한다.
  • 5) 이음부 양생 후 기존 창호나 기타 마감재를 설치한다.

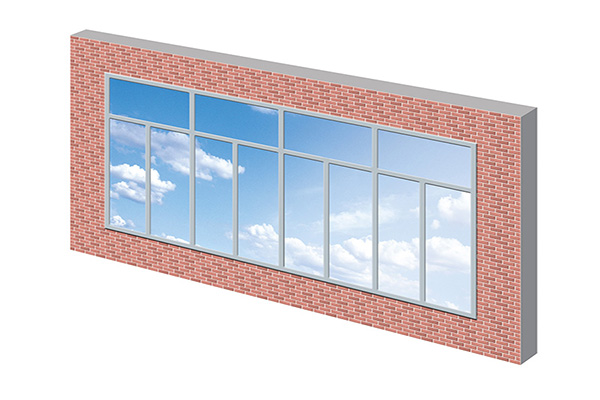

  • 1.시공전

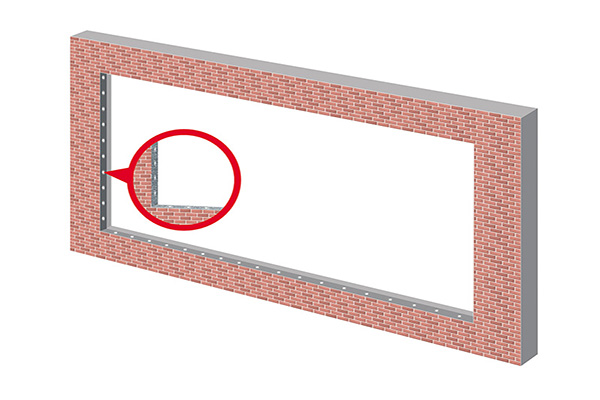

  • 2.Dowel Bar홀 천공

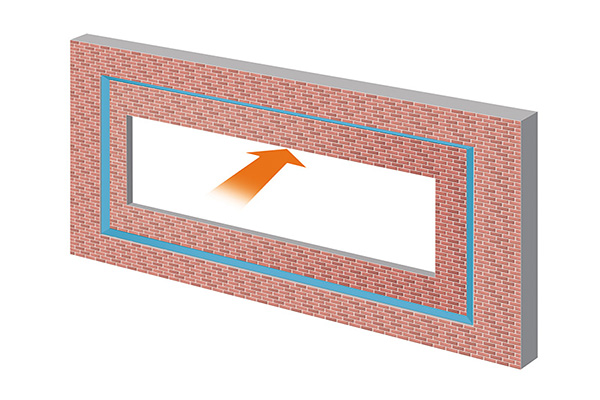

  • 3.PC Panel 설치

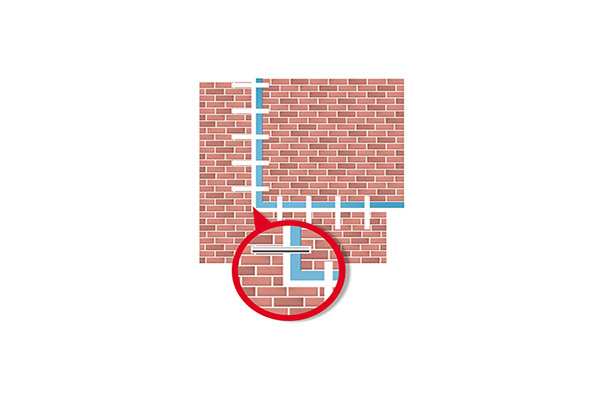

  • 4.Dowel Bar 설치

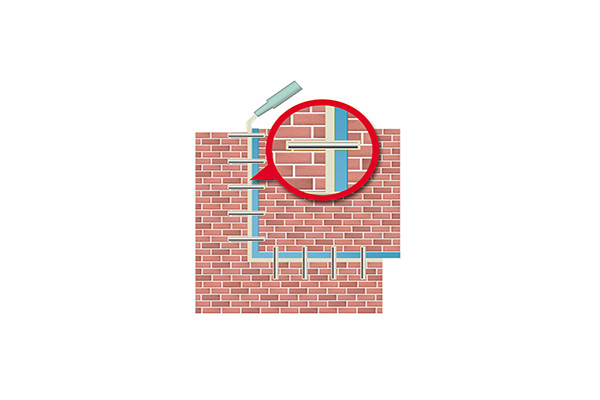

  • 5.에폭시몰탈 충진

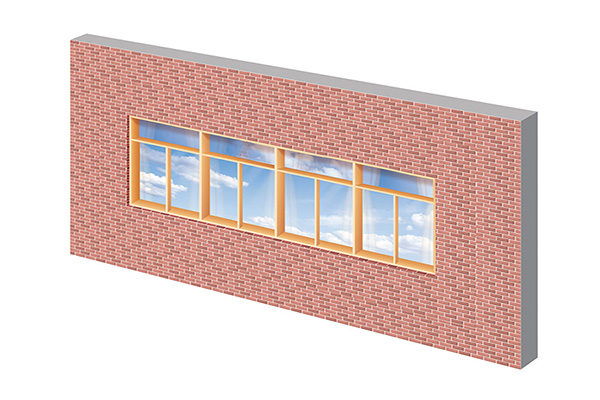

  • 6.시공완료

현장 적용성

기존 학교건물 내진보강을 위한 조적벽체 보강안으로 공정이 빠르고 기존 공간 축소가 없어야 되며, 안전성 및 품질에 대한 안전성이 커야 함.
