토목공법
지반 그라우팅

지반그라우팅의 시공순서

  • 1. 천 공 작 업 :

    수직천공을 원칙으로 하며, 시공성 저하방지를 위하여 주입공과의 거리를 확보한 후, 주입작업에 간섭되지 않는 범위 내 실시한다.

  • 2. Packer 설치 :

    Packer는 1.0~3.0m의 간격으로 설치하여 사용하되 주입압력 및 대상지반의 융기, 주입재의 이탈 등을 고려하여 사용한다
    (Packer는 0.5m 이상의 Air Packer System을 사용한다.)

  • 3. 주 입 작 업 :

    주입재료는 시멘트, 규산소다, 팽창재 등을 사용하며, 교반장치에서 주입재를 교반한 후 교반장치에 연결된 흡입장치를 통해 주입펌프에서 주입호스로 Y자 관에서 합류 후 튜브내의 PACKER를 통해 지중의 대상시점에 분사한다. 또한, 주입용수는 공업용수 이상의 것을 사용하여야 하며 오수 및 폐수를 사용하여서는 안된다.

  • 4. 검사공 위치선정 :

    시공구간 일부 즉 계획서에 의한 계획된 구간별로 주입효과 확인을 위하여 표준관입시험, 현장 투수시험을 실시하며, 실시 할 위치결정은 감독원의 지시에 의한다.

  • 5. 주입효과 확인 :

    현장 투수시험 및 표준관입시험은 KSF 2318 규정에 의하여 실시하며, 주입전, 후의 투수계수 및 지반강도를 비교 검토하여 주입효과를 확인한다.

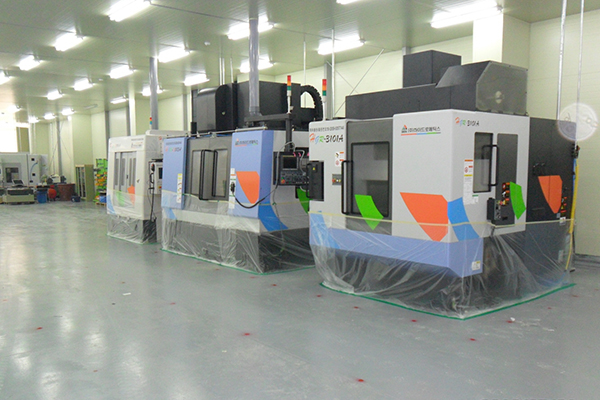

  • 1.지반 그라우팅 작업전

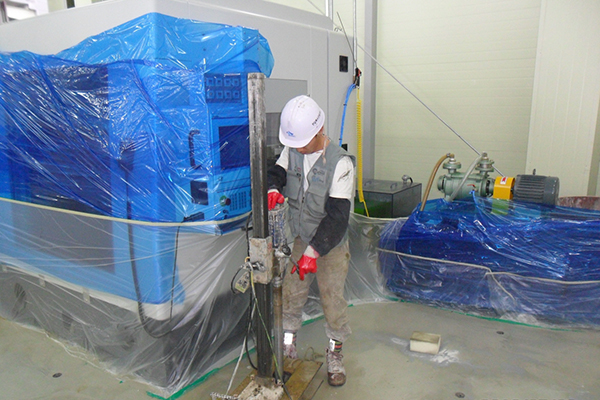

  • 2.슬라브 코아 천공

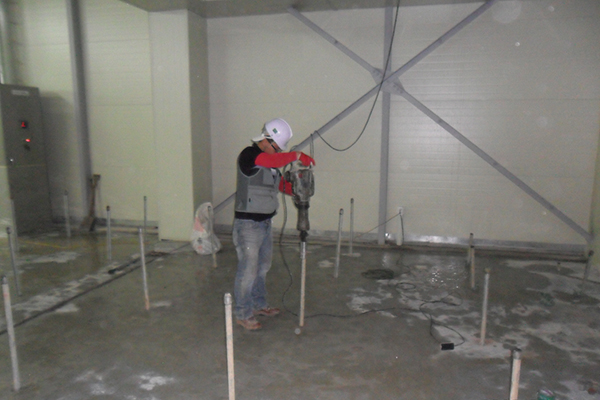

  • 3.타격 케이싱 설치

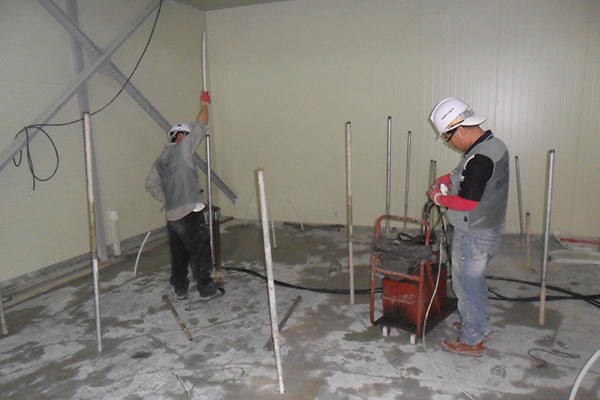

  • 4.주입관 설치 및 케이싱 제거

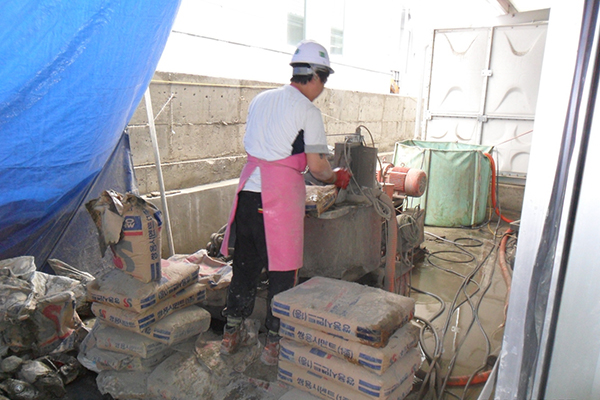

  • 5.그라우트 배합 작업

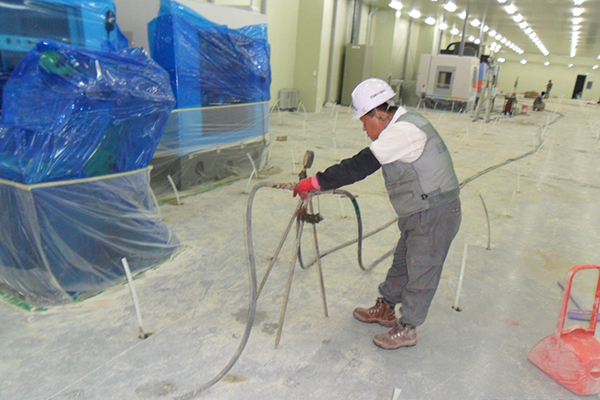

  • 6.그라우트 주입 작업

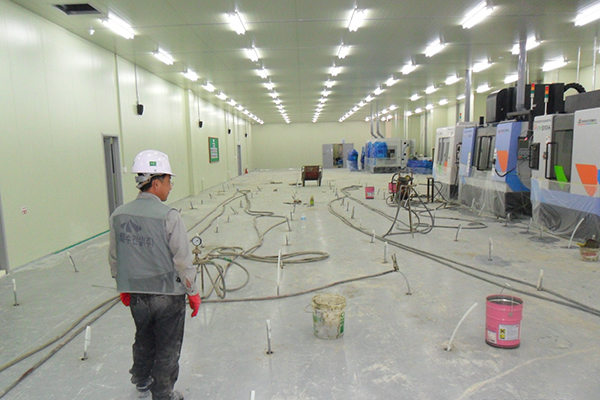

  • 7.주입압력 확인

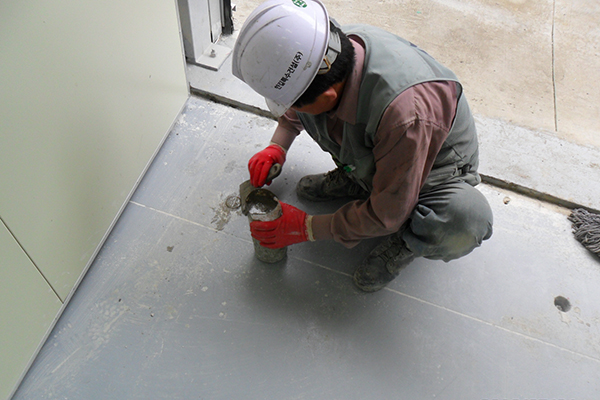

  • 8.주입관 제거 및 표면 메꿈

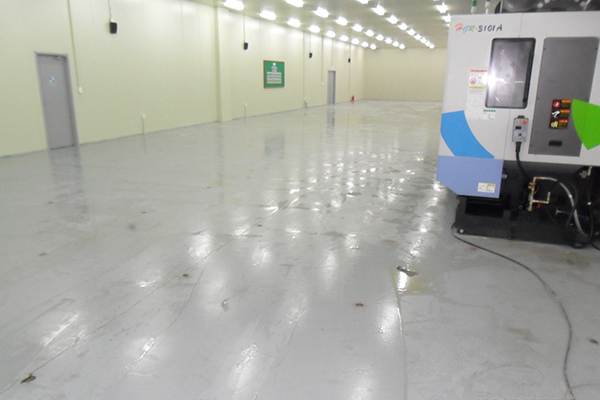

  • 9.작업완료
