MICRO PILE의 주요사용목적
UNDER PINNING공법 시공시
기존건물(구조물)의 기초보강
대형기초 굴착장비의 불가능한 협소한 지역 시공시
타워, 굴뚝 및 송전탑의 기초파일(압축 및 인장 동시 사용)
연약지반(압축 및 인장 동시 사용), 사면의 보강
소음 규제 지역의 무소음, 무진동 구조물 기초파일
MICRO PILE의 특징
어떠한 요구길이도 절단 및 연결을 COUPLER로 사용하므로 제한된 좁은 공간에서도 사용가능.
타워, 굴뚝, 송전탑, 교량기초 등 토목, 건물 기초파일로써 압축 및 인장력을 동시에 만족시킨다. CABLE앙카와 같은 인장 PILE로도 적용 가능.
대형장비의 진입이 불가능한 제한된 장소에서도 소구경 천공기를 사용하여 콘크리트, 암반 등도 시공가능하며 마찰력으로서 지지하중을 확보.
어떠한 각도로도 시공 가능하므로 수평하중도 확보.
STEEL BAR 주위를 그라우팅을 실시함으로써 지지력을 강화시켜 부식방지.
MICRO PILE은 SINGLE로 또는 GROUP으로 사용.
시공순서
-

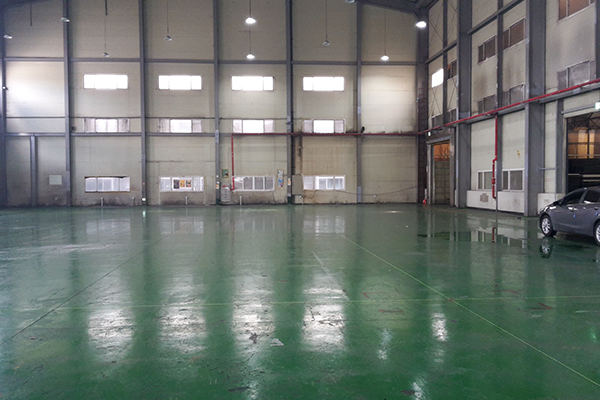

1.착수전전경
-

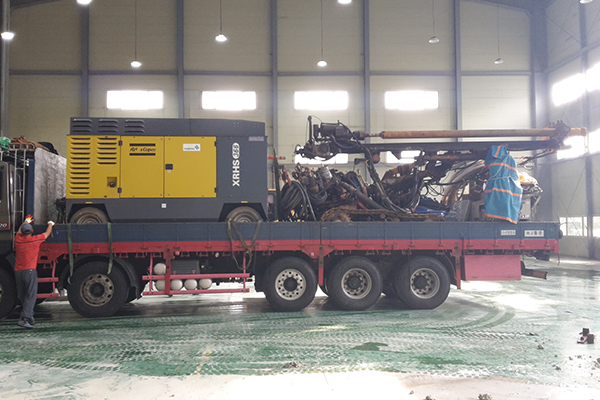

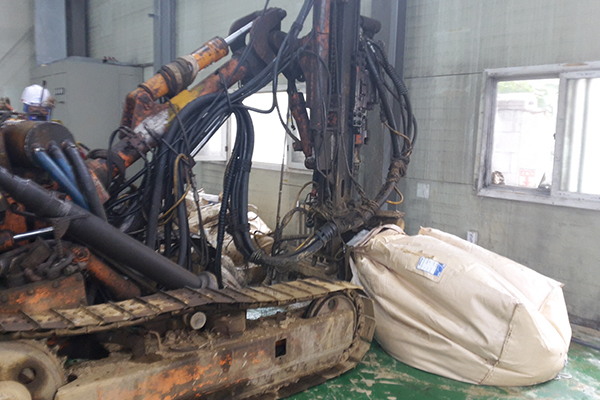

2.장비반입
-

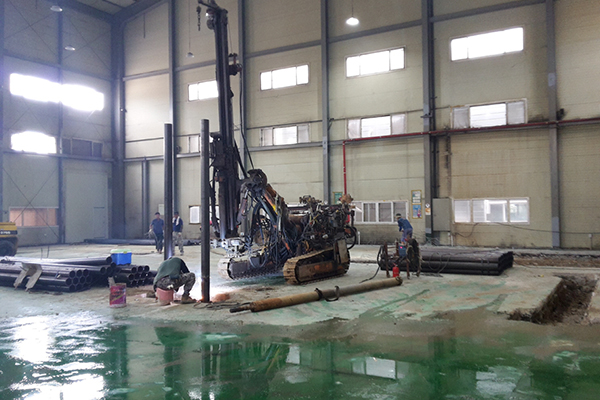

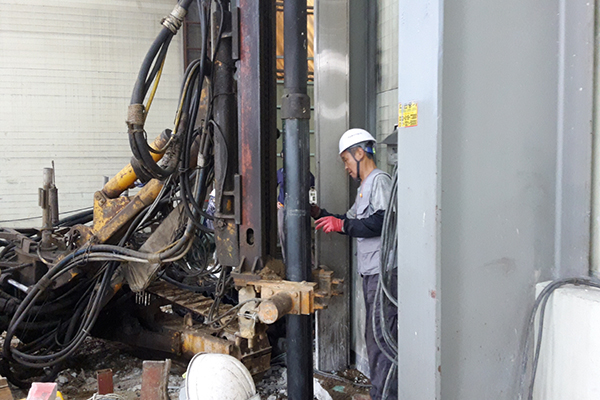

3.케이싱설치
-

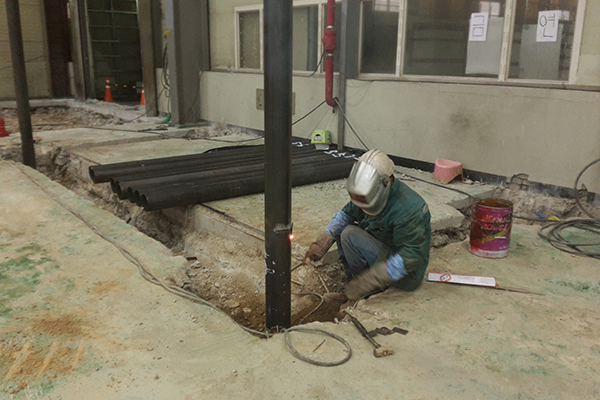

4.용접이음
-
5.수직도확인
-
6.천공
-

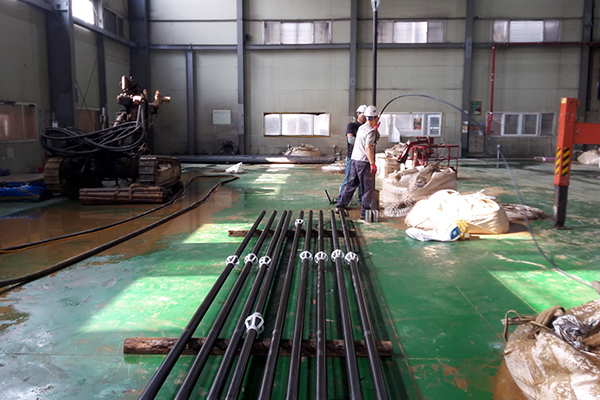

7.파일조립(간격재)
-

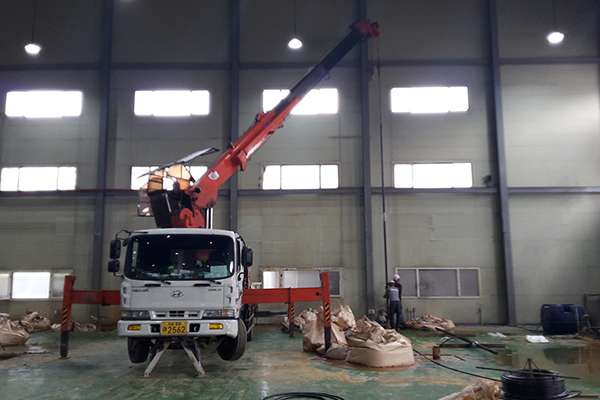

8.파일설치
-

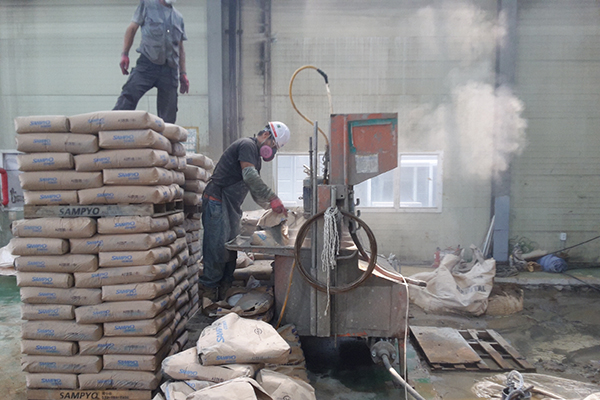

9.그라우트배합
-

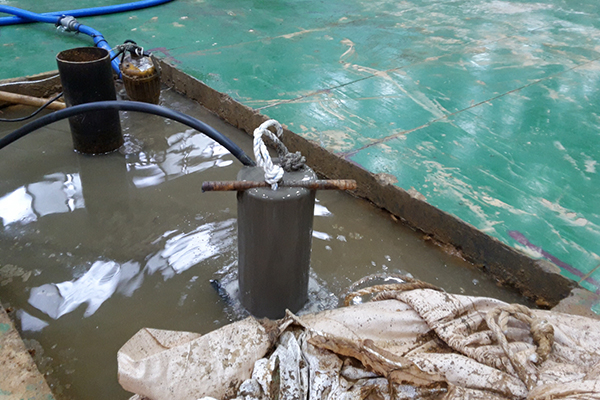

10.그라우트주입
-
11.공사완료후 전경
-

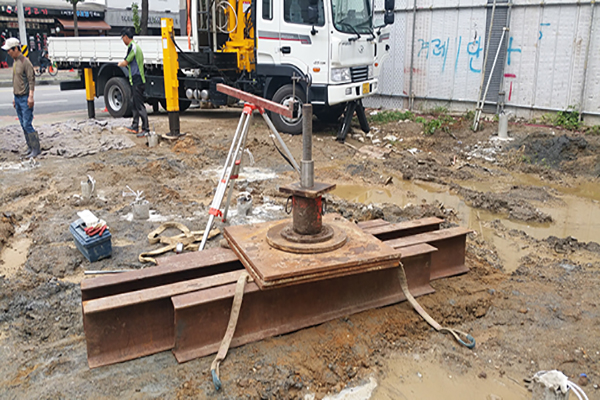

12.인장시험
-
01.천공(DRILLING)
천공직경은 설계서 및 도면에 명기된 치수 이상이어야 한다.
천공보고서(Drilling Report)를 천공마다 작성하여 설계 시 적용한 지질 조건과 항시 비교하여 정착부의 신뢰도를 확인한다.
천공 후 일정 시간까지(MICRO-PILE체 삽입 및 그라우팅까지) 천공 벽면이 교란되지 않도록 필요한 조치를 취한다.
소요 천공 깊이보다 약 0.5m 깊게 천공하여 천공 면으로부터 교란된 이물질이 낙화 되어도 소요 천공 깊이에 지장이 없도록 한다.
천공된 구멍의 축과 설계상 허용오차는 MICRO-PILE체 부분에서 접촉이 일어날 정도로 접근하지 않는 ±2.5° 이내로 하는 것을 원칙으로 한다.
천공 시 벤트나이트 현탁액은 사용을 금한다.
-
02.MICRO-PILE조립 및 설치
MICRO-PILE체의 조립 및 설치방법은 길이 및 현장작업 여건을 고려하여 결정한다.
MICRO-PILE체의 설치(삽입)는 천공 완료 후 즉각 실시하도록 한다.
MICRO-PILE체의 설치(삽입)는 인력 또는 Crane등의 장비를 사용한다.
각 단위의 Thread Bar는 Coupler에 의해 연결시키며, 전장에 걸쳐 일정한 간격의 Centralizer에 의해 MICRO-PILE체의 위치가 Hole의 중앙에 위치하도록 한다.
-
03.그라우팅
천공경의 저부로부터 그라우팅 작업을 실시한다.
그라우팅 작업 시 밀실하고 균질한 그라우팅이 되도록 연속적인 작업이 수행되어야 하며, 천공 상부에서 Over Flow될 때까지 수행한다.
그라우팅 작업 시 책임기술자는 그라우팅의 배합, 수량 등을 기록하여 보존한다.
-
04.STEEL PLATE설치(두부마감)
기초 콘크리트 타설 전에 도면에 명기된 내용에 따라 Steel Plate를 설치한다.
Steel Plate 및 Lock Nut는 도면에 표시된 치수의 것을 사용하여야 한다.
모든 설치가 완료되면 설치된 MICRO-PILE체에 충격 및 기타 손상을 줄 수 있는 위해 요인이 없도록 철저히 관리한다.
